1、節能環保空調是利用直接吸取室外的熱空氣經環保節能空調蒸發換熱器降溫后通過管道將冷氣輸送到室內，再將室內的熱氣排出室外，以形成空氣對流，所以在室內需有足夠的排氣口，進風口與排風口的比例至少應為1：1；若在室內有較多發熱設備時，又無排氣口，建議3米以上的高度開足夠的排氣口或安裝負壓風機抽出室內的熱氣，以達到通風換氣降溫的效果。

2、安裝環境應保持空氣通暢清新，特別不應裝在有臭味、異味氣體、或有油煙排氣口的附近，如：廁所、廚房等。

3、在環?？照{(diào)安裝位置上，要確保安裝支架能夠支撐整個主機和機口送風管道以及檢修人員的重量。

4、在現場確定好安裝方式和位置后，需量出主機安裝位置的具體尺寸，并確定風管是穿墻而入還是通過窗戶位置進入室內，若室內設計崗位送風時，需要布置通風管道，應注意在離地面2.5m高度的位置有無阻礙物，是否可以順利的布置通風管道以及風管吊架等。

5、 勘察現場時應注意環?？照{(diào)主機是否可以順利進入現場裝機位置，否則施工時應將整機拆散，再按順序?qū)⑸⒓玫窖b機位置。

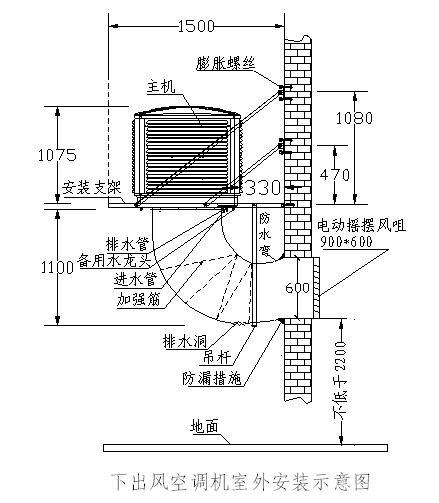

6、 以下為下出風、頂出風和側出風機型標準安裝圖及尺寸，具體安裝方式應視現場而定，工作如下圖所示：





（7）設計時應注意以下幾點：

★       主機出風口尺寸均為670*670，若設計電動搖擺風咀直接送風

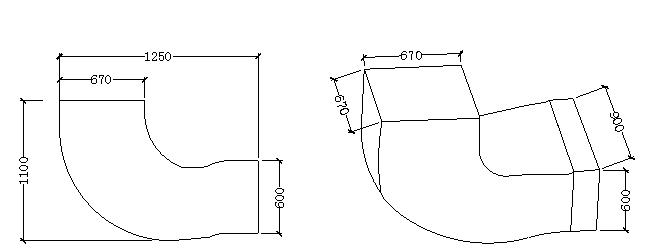

時，室內出風口的標準尺寸為900*600(mm)，出風口的面積一般不能小于0.45m²，(特殊情況除外),風管彎頭示意圖如下：











★      風管進墻后風咀離地面距離一般不低于2.2米（特殊情況除外），室內需要設計大量風管時，風管離地面的距離不能低于2.3米.

★      送風彎頭總體上要求既經濟又能達到最低的風阻和噪音，使騰煌環保節能空調的送風量盡量達到最大值，風管彎曲半徑一般不小于風管直徑的兩倍，以減少彎管通風阻力；設計崗位送風時主機為18000的風量總出風口的面積不大于1.15 m²,主機為23000的風量總出風口的面積不大于1.35 m²。

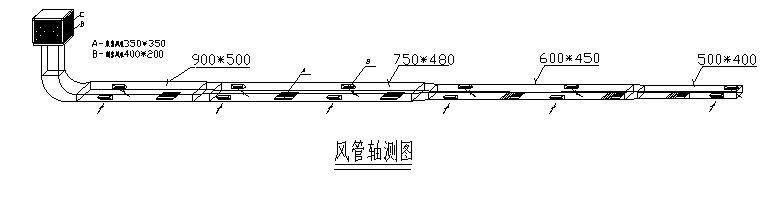

★      送風管的設計規格要保證主風管的風速低于12m/s，支風管風速低于12m/s，最未端風管的風速低于6m/s；與整機連接的彎頭和第一段送風管通風截面積不能小于整機出風口的截面（0.45 m²）即送風管第一段截面尺寸為900*500; 設計的風管應取直,避免不必要的拐彎和分支管,以減少管道局部阻力;從平面布置和經濟的角度上考慮,能不用風管的地方盡量不用風管,必須使用風管的地方盡量把風管設計短些;較長管道根據風量設計成多段不同規格的風管,采用變徑連接,變徑管的設計不宜過多,一般整根不超過四段.風管初次變徑為900*500、第二次變徑為750*480、第三次變徑為600*450、第四次變徑為500*400。如下圖所示：

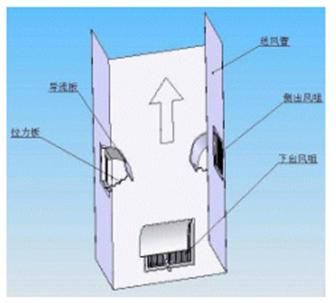

若在設計中存在支風管，必須在分支管上裝導風板以調節風量，使支管風量達到設計值。

所有出風口必須安裝導風板，否則風管內的風導不出來，影響制冷效果，通過調節導風板張開角度來調節風口的出風

量，張開角度越大，風口出風量越大。導風板安裝示意圖如上圖所示；

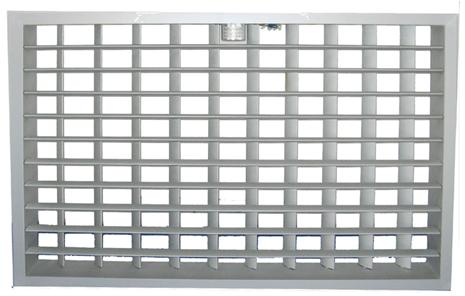

    出風咀安裝位置:出風口應該裝在實際需要降溫的地方,風咀規格和個數可根據現場工作崗位來定,側出風和底出風

 采用彎頭直接送風的電動搖擺風咀如下圖所示：







（8）施工注意事項

1、在安裝環?？照{(diào)支架前應先拿水平尺測量水平，安裝支架必須保持水平不能傾斜，機身與墻間距為280-330mm。（視現場而定），室內控制器離地面不低于1. 5m。

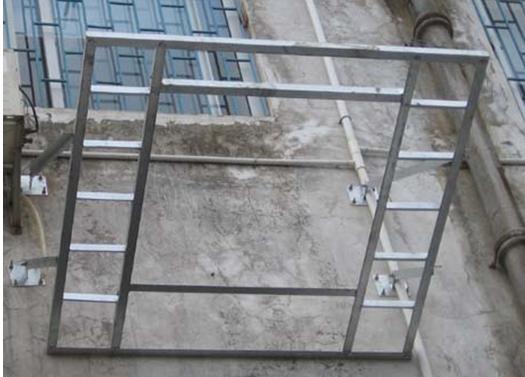

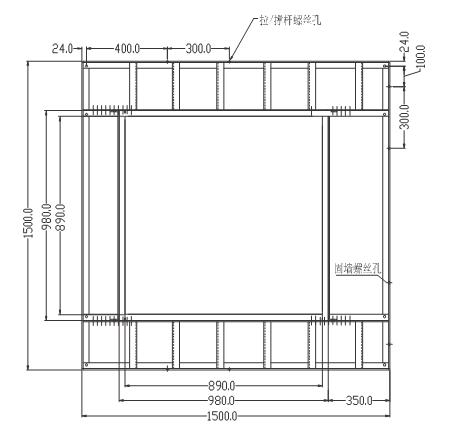

騰煌環?？照{(diào)安裝支架和安裝流程如下圖所示:

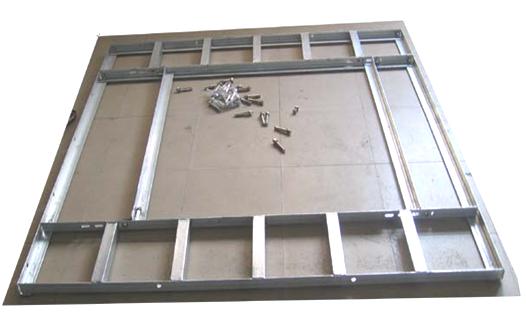

1、先將整個四方形的鐵架組裝好，并上好螺絲。





2、將鐵架的一面固定在墻上，（一定要用水平尺測量是否平衡）之后在上爆炸螺絲，最后安裝兩邊的拉桿。

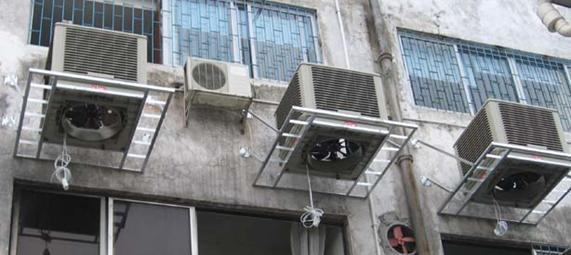

3、將環保空調安裝在鐵架中央。

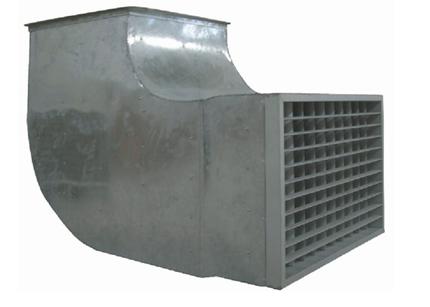

4、鍍鋅板風管標準彎頭和安裝示意圖如下圖所示：







5、連接進水管和排水管，進水管為4分管，排水管為1寸，水管壓力大

于1.5kg/cm²。



7、機組固定位置后，要進行防漏處理。當風管從星瓦棚頂部或樓頂安裝到室內的，則必須對星瓦棚頂和樓頂進行防漏處理，避免雨水順著風管滲透入室內。使用防水材料是：焦油聚氨酯、玻璃膠、水泥沙漿，當風管從外墻或窗臺安裝入室內，則要在外墻和窗臺處進行密封處理，防水材料：瀝青、玻璃膠和其它防水涂料。

8、機組安裝于沒有窗戶的外墻或機組離窗戶比較遠時，要在機組附近加裝維護梯，便于維護人員進行維護.

9、機組安裝于星鐵頂，若建筑物沒有樓梯直達機組附近，則使用單位需備用一張?zhí)?，以便維護人員爬上屋頂.

10、機組安裝于窗臺下面時，窗臺上的玻璃窗是活動的。需要時可以打開；若窗臺安裝有防盜網，則要在防盜網上增設一活動門，大小要能通過一個正常人，在需要對機組進行維護時打開，有用時鎖上;

11、整機安裝完畢并連接好進水管和排水管，再將電源線路接好，之后對主機進行測試，運行20-30分鐘，并檢查是否可以正常通風、制冷、 以及排水。
